項目名稱：長沙市天心區實驗小學擴建工程項目

設計單位：湖南教建集團設計研究院有限公司

建設單位：長沙隆欣置業有限公司

項目概況：本項目由一棟綜合樓，主要功能小學，建筑面積8792.46平方米，建筑層數：地下1層；地上6層；建筑高度23.800米：建筑結構形式框架結構。設計使用合理年限為50年。屋面防水等級為Ⅰ級。抗震設防烈度為6度。

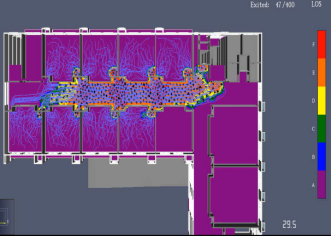

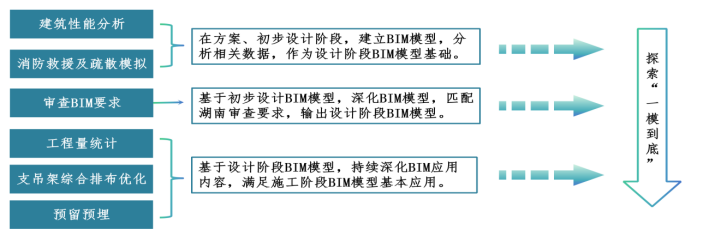

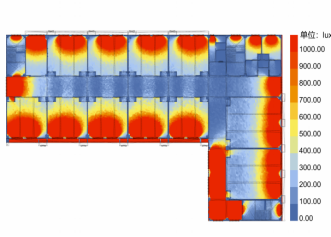

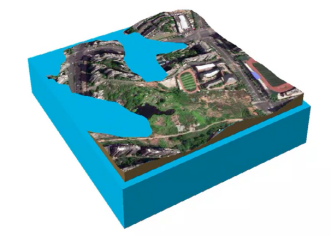

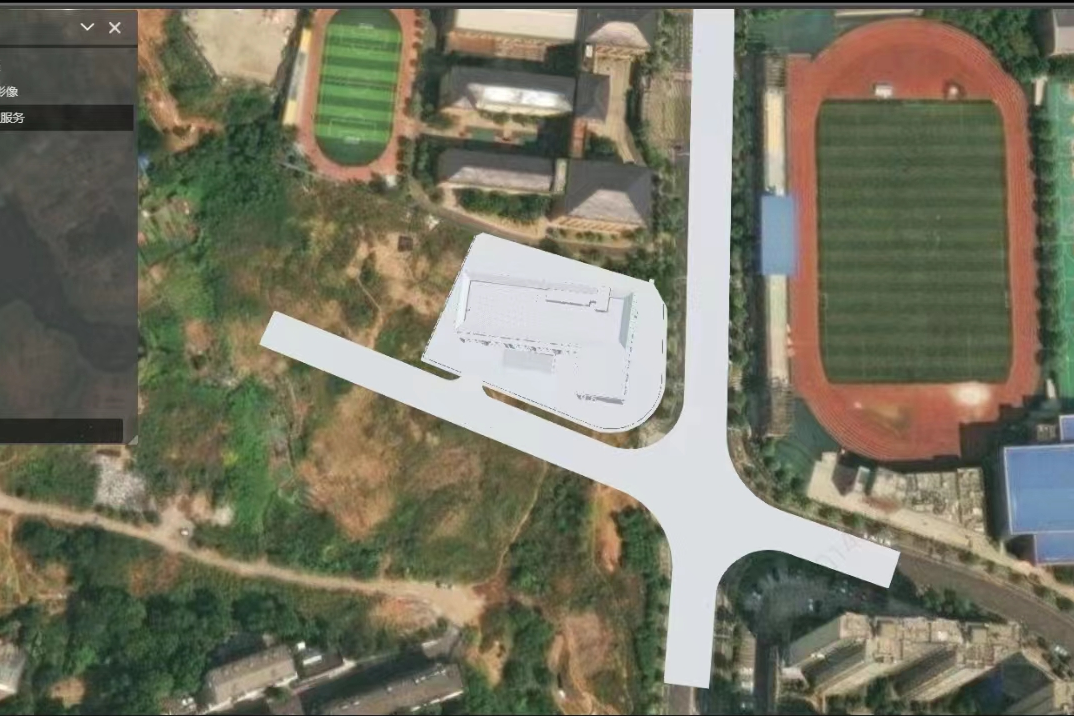

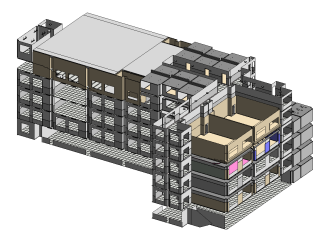

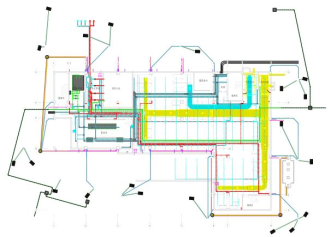

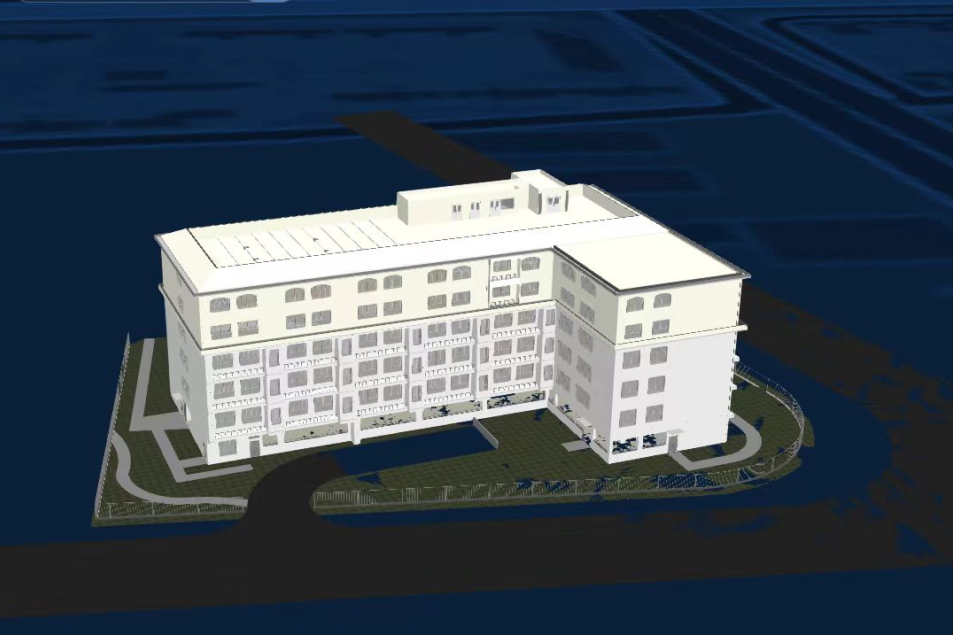

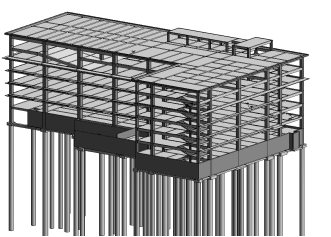

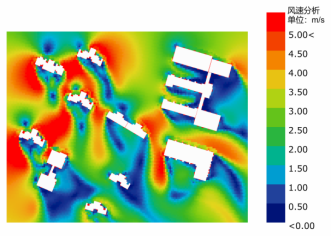

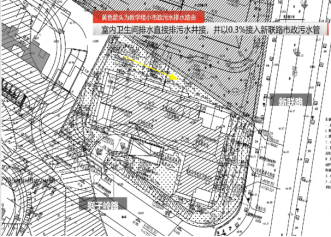

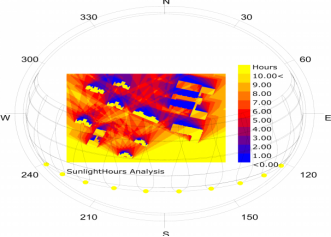

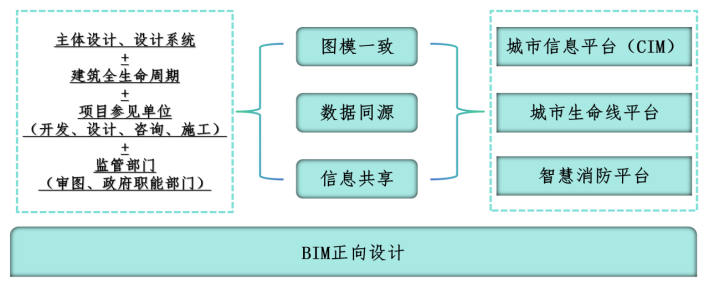

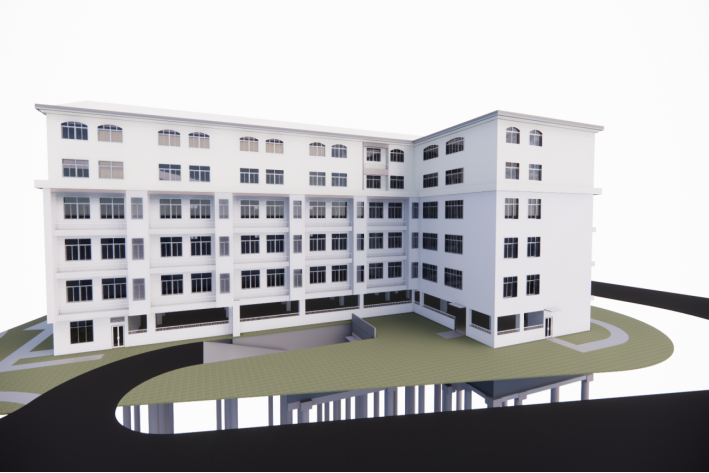

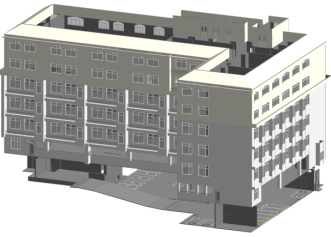

BIM模型圖

2、碰撞檢測

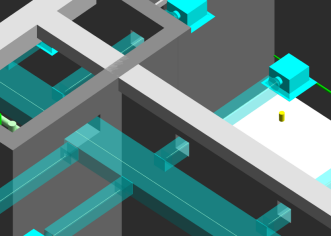

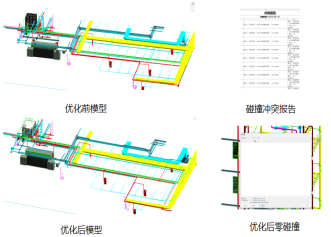

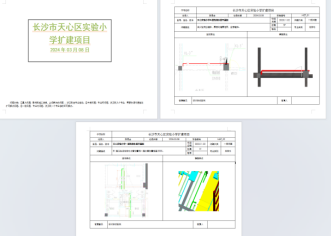

通過BIM建模及碰撞檢測，對問題進行記錄匯總，再對每個問題逐一追蹤，確保每個問題都得到回復且出具變更圖紙。本項目共發現碰撞問題百余個，最終解決所有“真”碰撞，保證“真”碰撞為0。

3、管綜優化

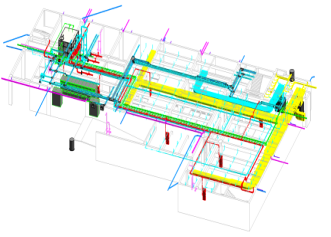

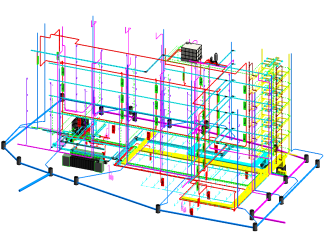

依據設計及施工規范要求、強條、項目相關要求，對項目機電管線進行優化，保證凈高相對合理，同時管綜成果能夠良好的轉移到施工階段。

4、凈高分析

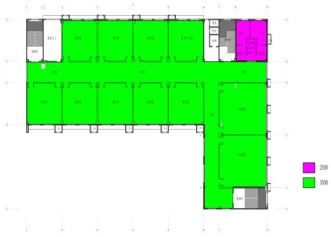

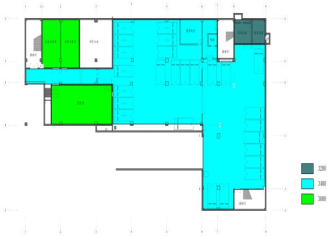

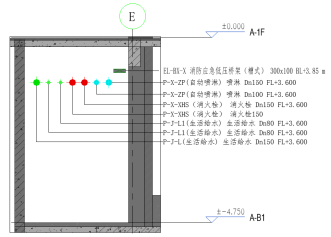

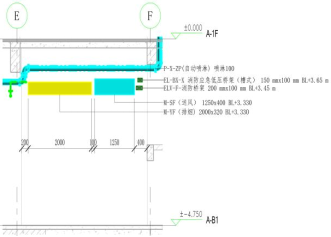

通過BIM專業交互能力，將各專業進行集成，模型深化后，找出深化后機電最低點，出具管底凈高圖，輔助設計及業主進行決策。

5、深化出圖

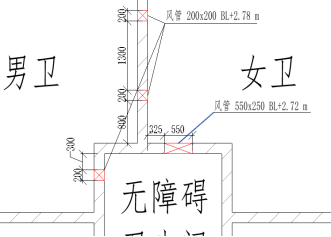

BIM模型方案確定后，出具BIM機電優化圖紙，輔助設計進行施工圖設計。

6、支架優化

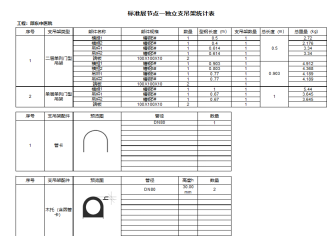

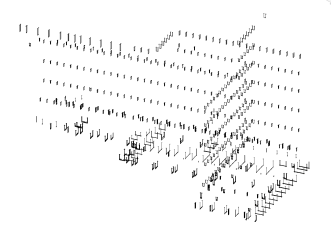

對綜合支吊架進行排布并出具計算書，在滿足支吊架受力情況下盡量統一支吊架形式，減少不同類型不同樣式的支吊架，簡化支吊架制作及施工難度，節約材料。

7、預留預埋

結合BIM模型，出具預留預埋圖紙，輔助現場預留預埋工作。
