BIM技術應用項目推介
項目名稱：長沙國體實驗學校
設計單位：湖南教建集團設計研究院有限公司
建設單位：長沙國欣房地產開發有限公司
項目概況：本項目總建筑面積45254.64㎡，是一所九年一貫制學校，其中小學24個班，中學12個班。本項目包含地下室、小學教學樓、綜合樓、中學教學樓、食堂兼風雨操場等，其建筑結構形式為框架結構，屋面防水等級為一級，抗震設防烈度為6度。

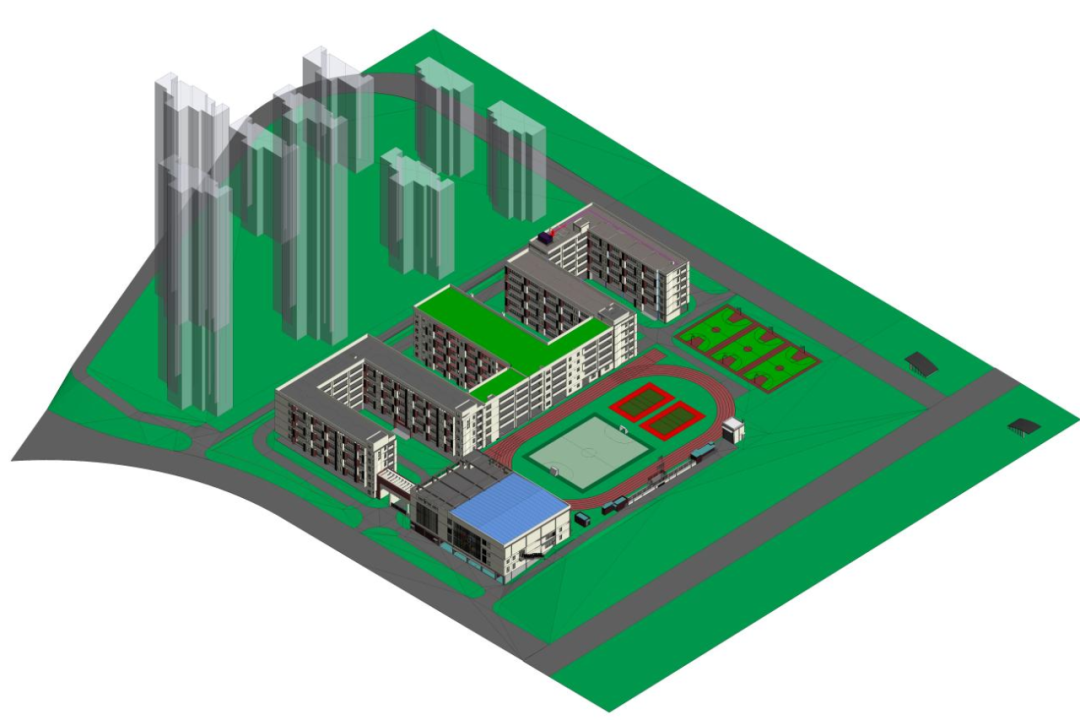

BIM 模型圖

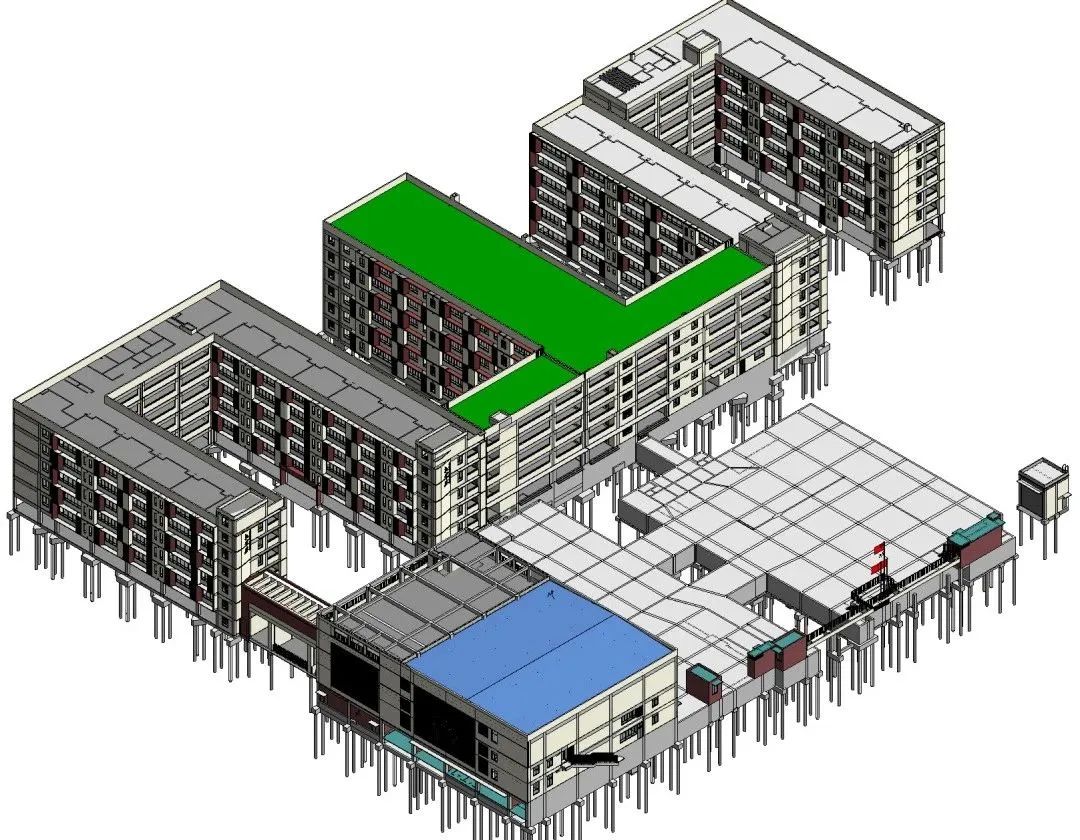

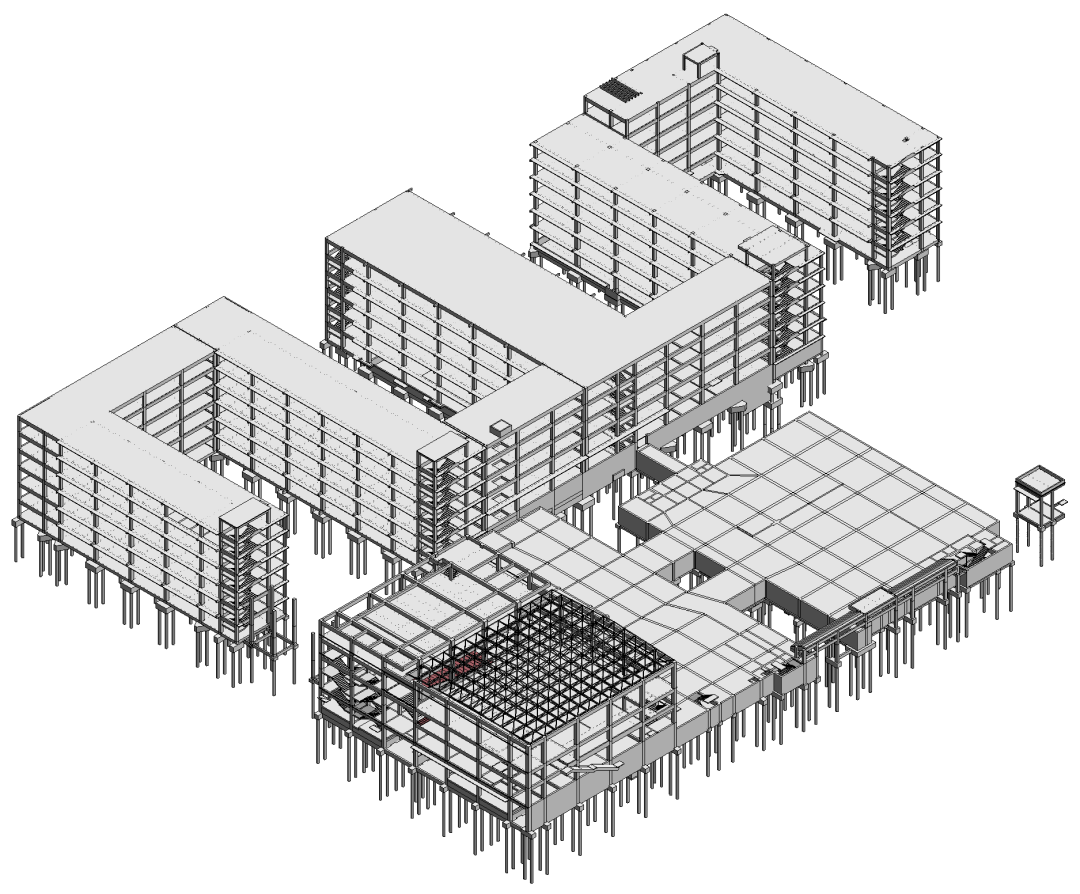

建筑模型
結構模型
機電模型
項目應用
BIM技術能夠將建筑項目以三維模型的形式呈現，為設計師和業主提供直觀、準確的設計信息。本項目標高復雜，各單體銜接設計難度大，通過BIM技術建立全專業模型，針對單體之間銜接區域，進行全方位論證，優化設計方案，滿足現場施工技術要求。在設計階段進行深化分析和模型優化，最大限度減少錯、漏、碰、缺，并進行樓層凈高分析、復雜管線優化、可視化應用等相關應用。
1、建筑性能分析
對項目BIM模型進行消防疏散分析、風環境性能分析，市政接駁分析，雨水淹沒分析，滿足項目各項數據要求。

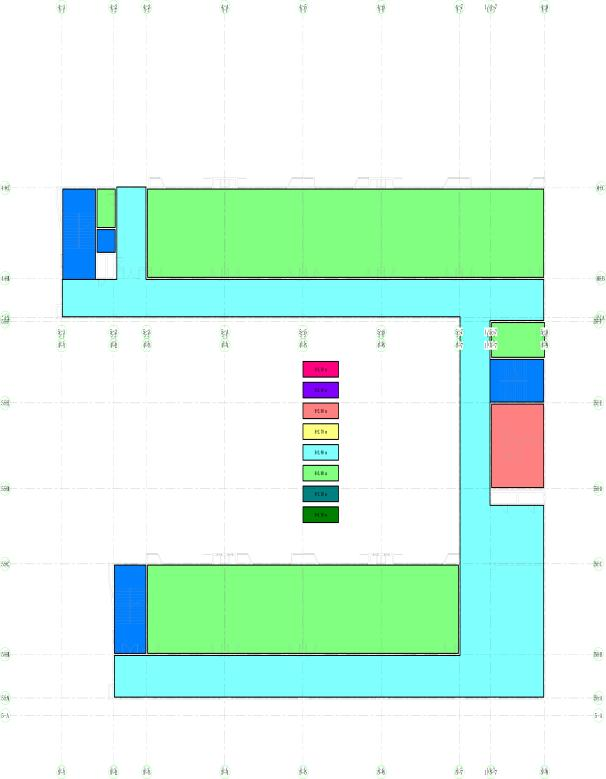

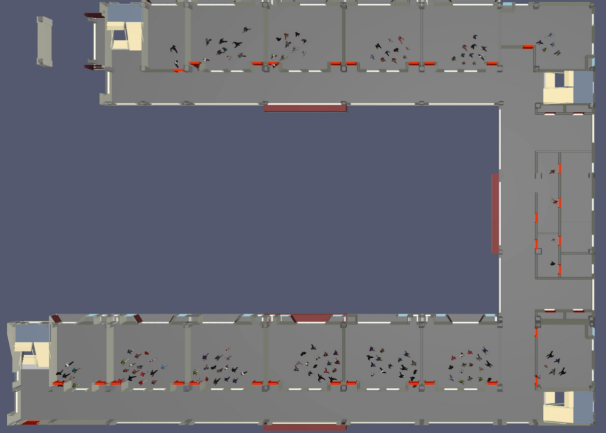

1#2#小學教學樓消防疏散分析

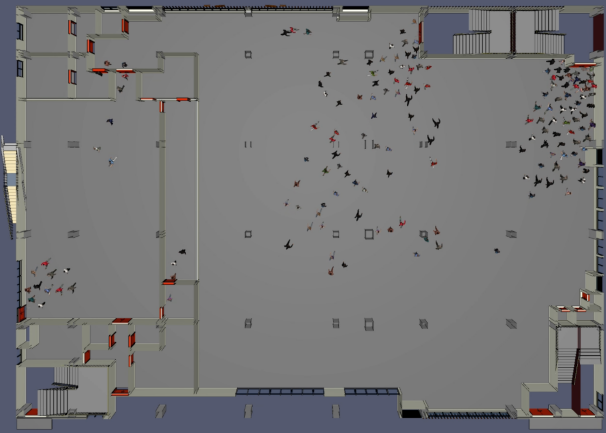

食堂兼風雨操場消防疏散分析

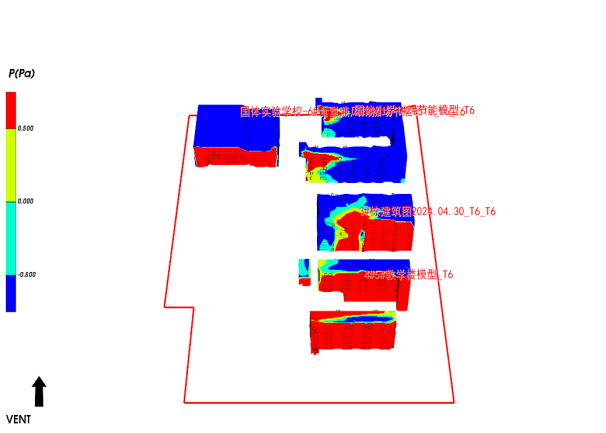

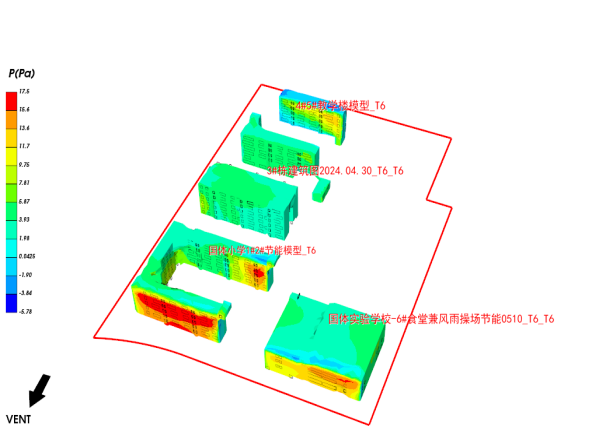

建筑迎風面風壓云圖
建筑迎風面外窗表面風壓云圖

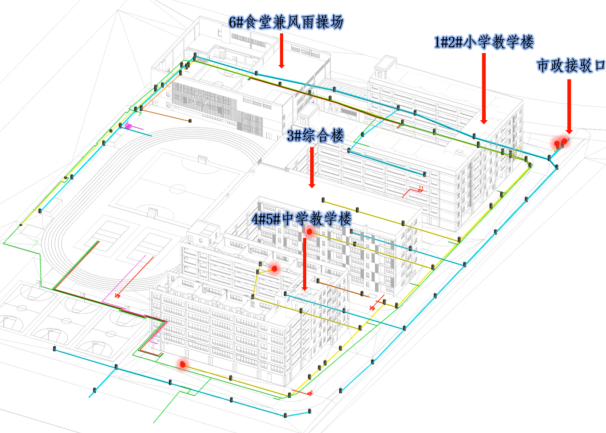

市政接駁分析

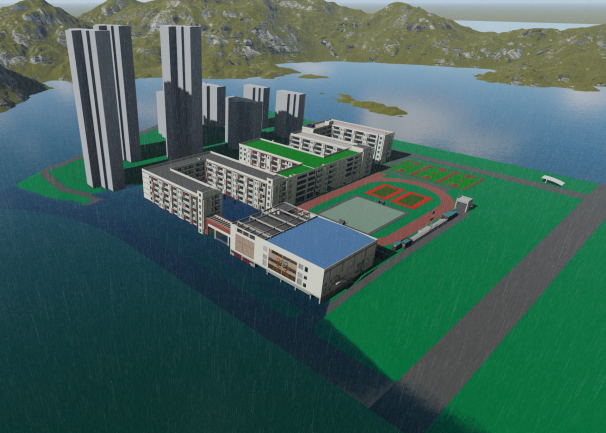

雨水淹沒分析
2、BIM正向應用
結合項目特點及設計需求，本項目在設計階段通過BIM正向應用，解決設計難點，優化設計重點。

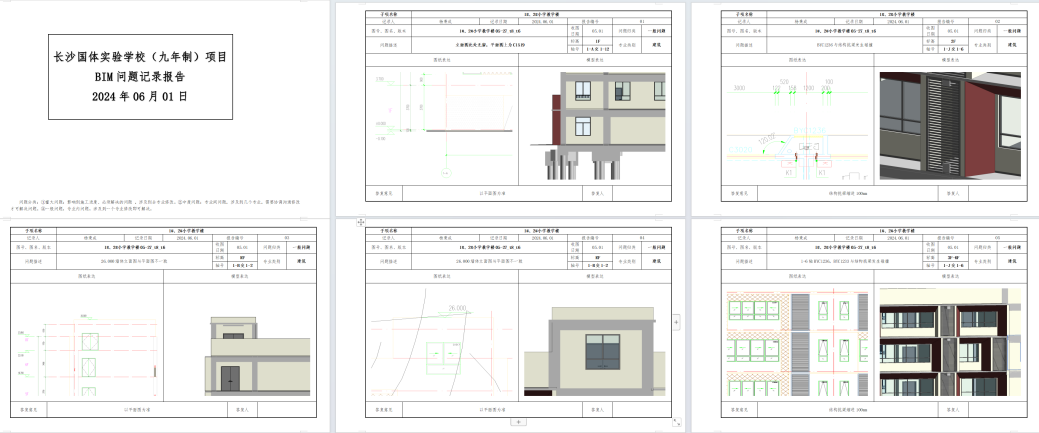

設計圖紙問題報告

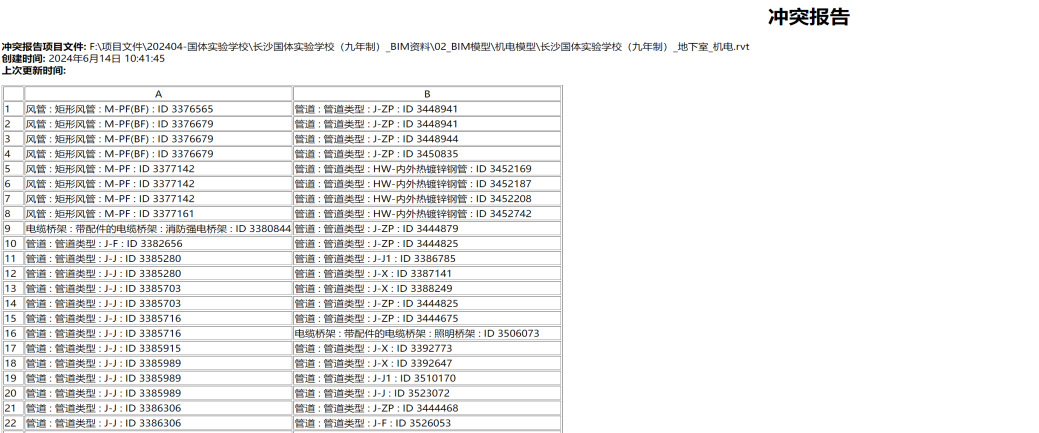

設計專業沖突報告

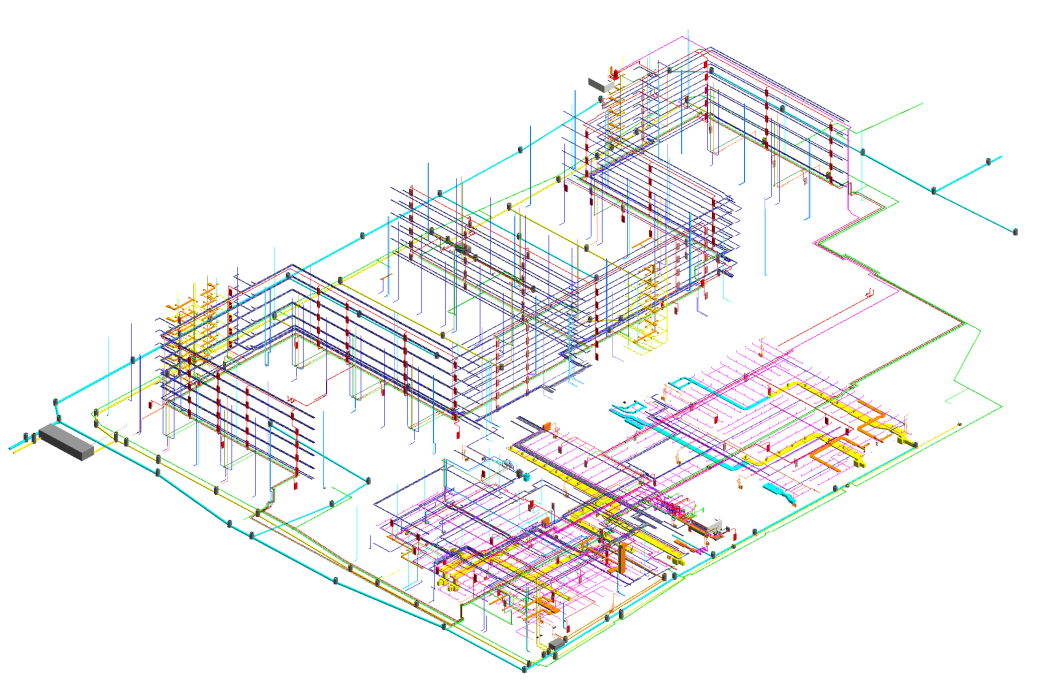

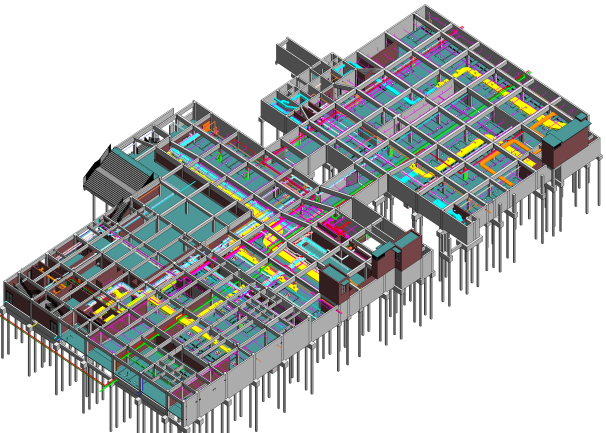

地下室管綜模型
優化布置方案

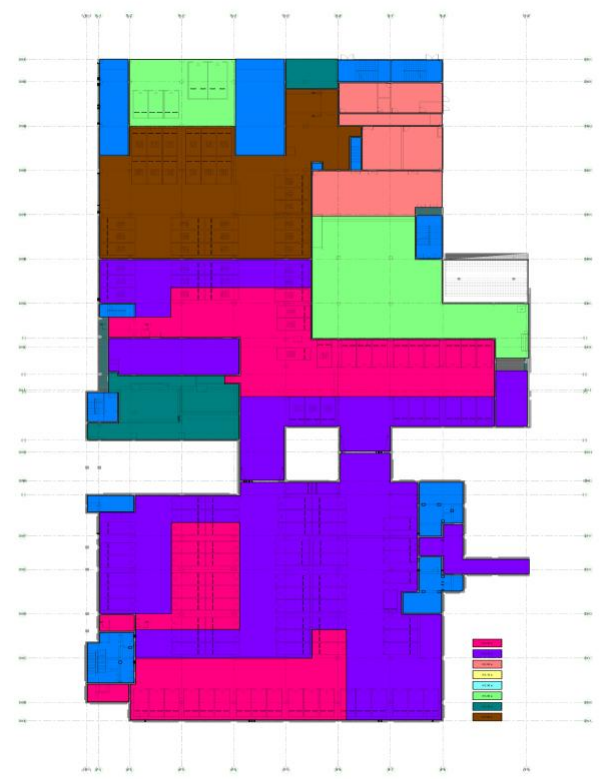

地下室凈高分析
4#5#中學教學樓凈高分析

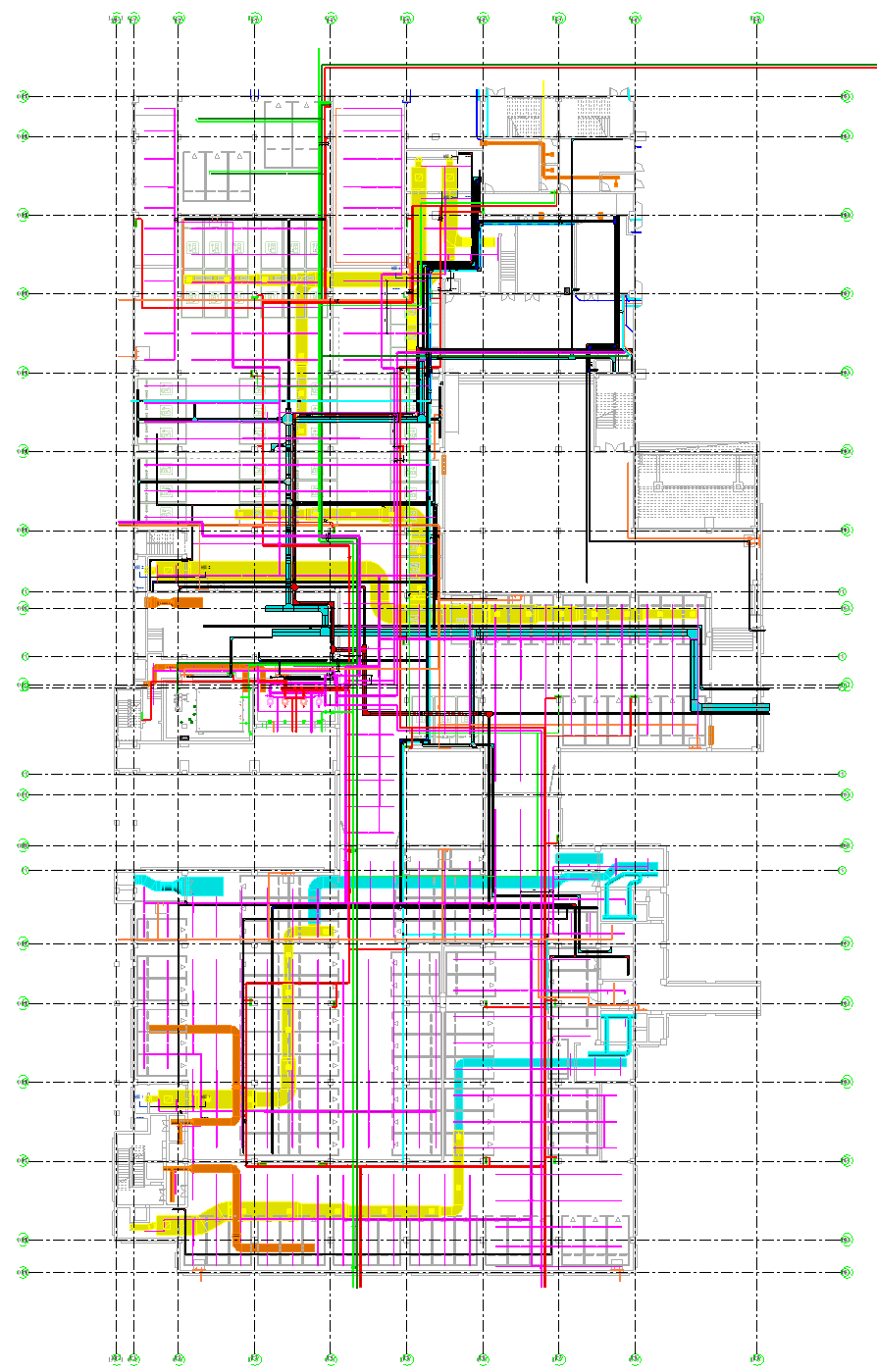

地下室綜合出圖

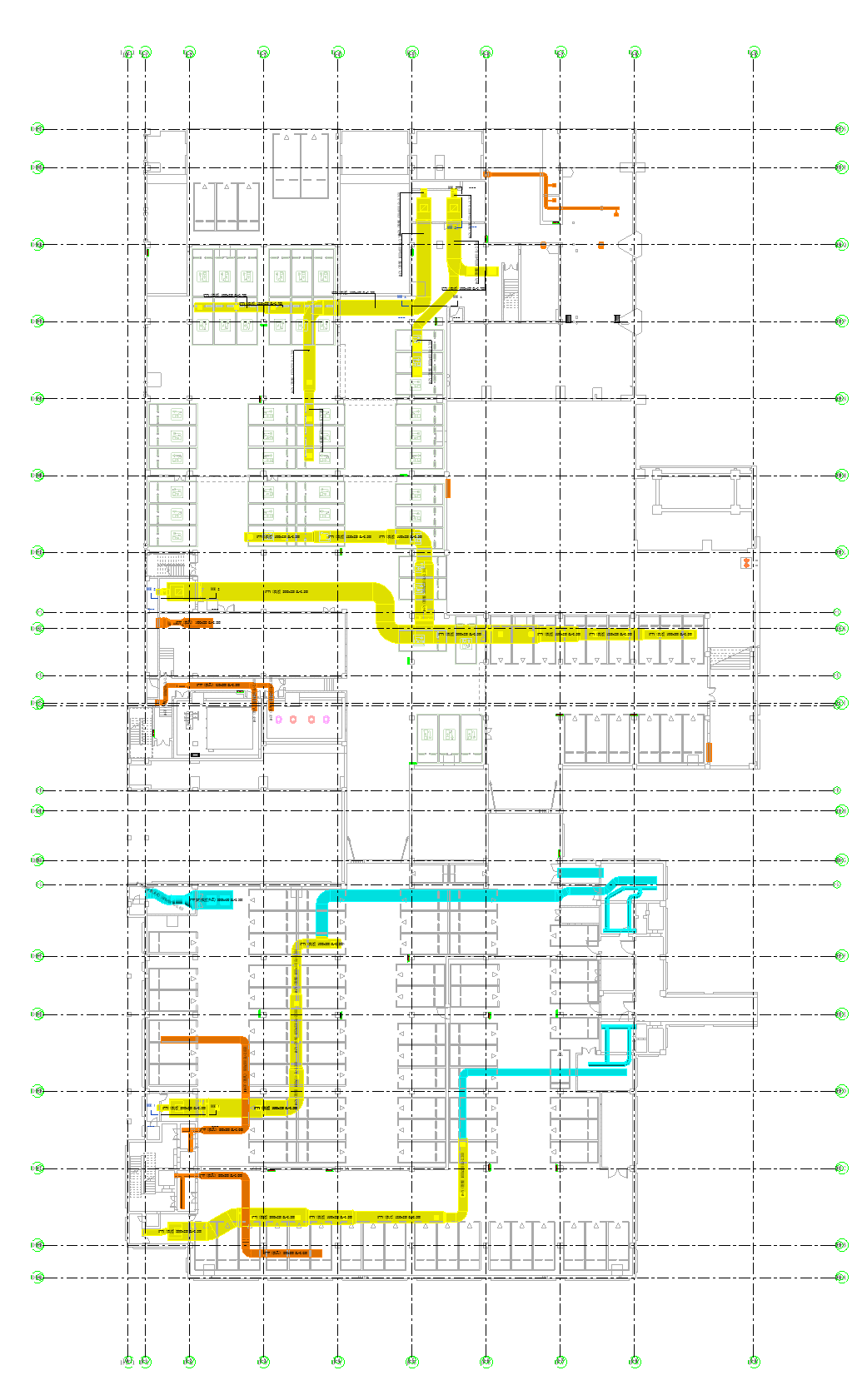

地下室暖通出圖

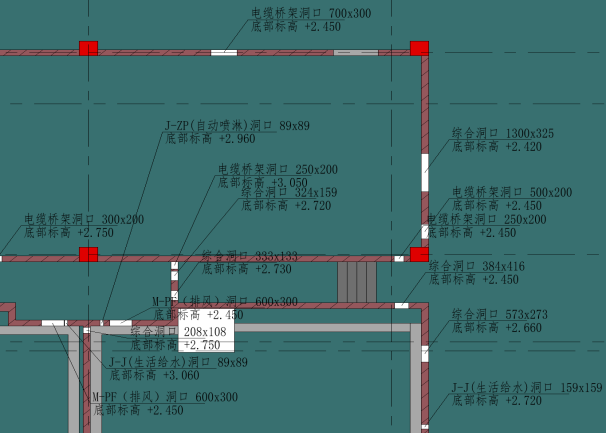

預留洞口平面圖
預留洞口三維圖
3、移動端應用
720云與BIM技術的結合，為項目帶來了全新的展示和管理方式。這種結合不僅提升了設計成果的可視化水平，還增強了項目管理的便捷性和高效性。

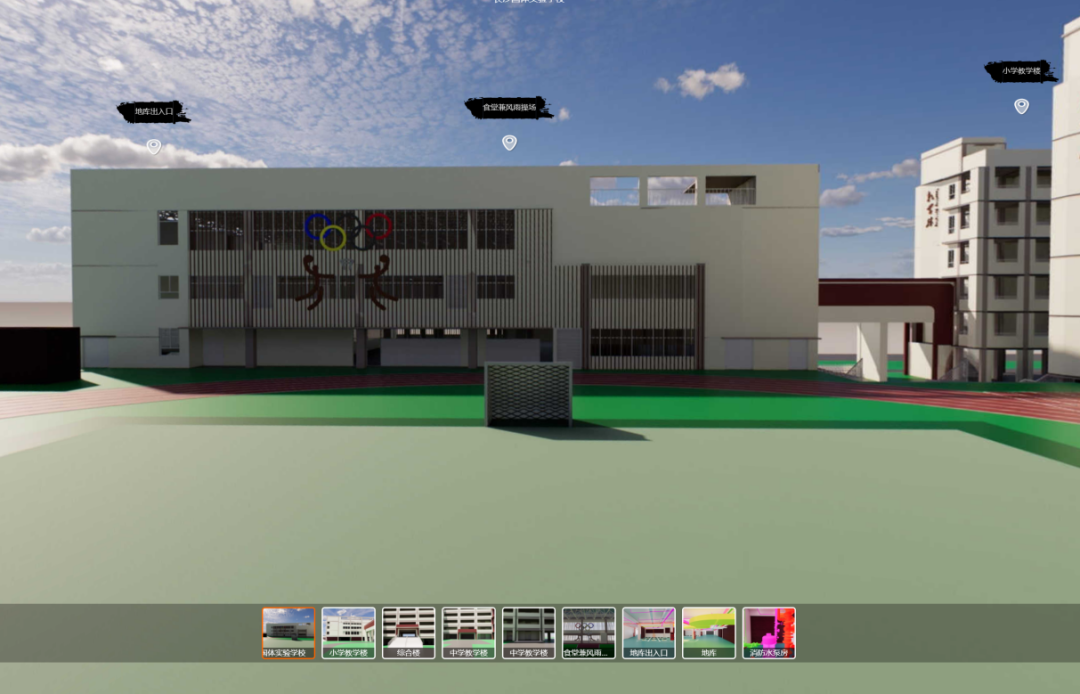

掃碼可觀看項目實景
BIM技術應用技術成果
BIM正向應用是建筑業數字化轉型和創新的重要方向。通過BIM技術和工具的應用，可以實現建筑項目的全生命周期管理，提高項目效率和質量，降低成本和風險。同時，BIM正向應用還可以促進建筑業與其他行業的融合和創新發展，推動建筑業的可持續發展，充分發揮BIM技術對于項目的數據載體作用。BIM技術為設計優化提供了有力支持。設計師可以利用BIM模型進行多種設計方案的比較和評估，通過模擬和分析找出最優的設計方案，幫助設計師進行更深入的設計探索和創新。這些設計優化措施有助于提高建筑項目的整體性能和品質。
