設計師利用數維軟件，從原來的二維設計到三維正向設計，三維模型為其提供了平面的可視化，通過模型可以直觀的看到設計問題，從而進行修改調整，二維圖紙同步更新，規避了設計錯漏，提高了設計的準確性。通過工具端與協同平臺的聯動，實現專業間一鍵提資、一鍵參照進行協同設計，降低了設計交圈的時間成本。

本次項目湖南省建筑設計院集團股份有限公司通過廣聯達數維房建產品，順利完成了建筑、結構、機電各專業的建模以及出圖工作。同時，在項目實施進程中，逐步構建起企業數維房建平臺的模板、構件以及 BIM 設計出圖標準。這些標準資源能夠通過數維協同平臺自動提取并沉淀，進而轉化為企業的數字化資產，在后續項目中進行復用。項目完成建筑二維出圖30張，結構二維出圖14張，機電二維出圖36張。

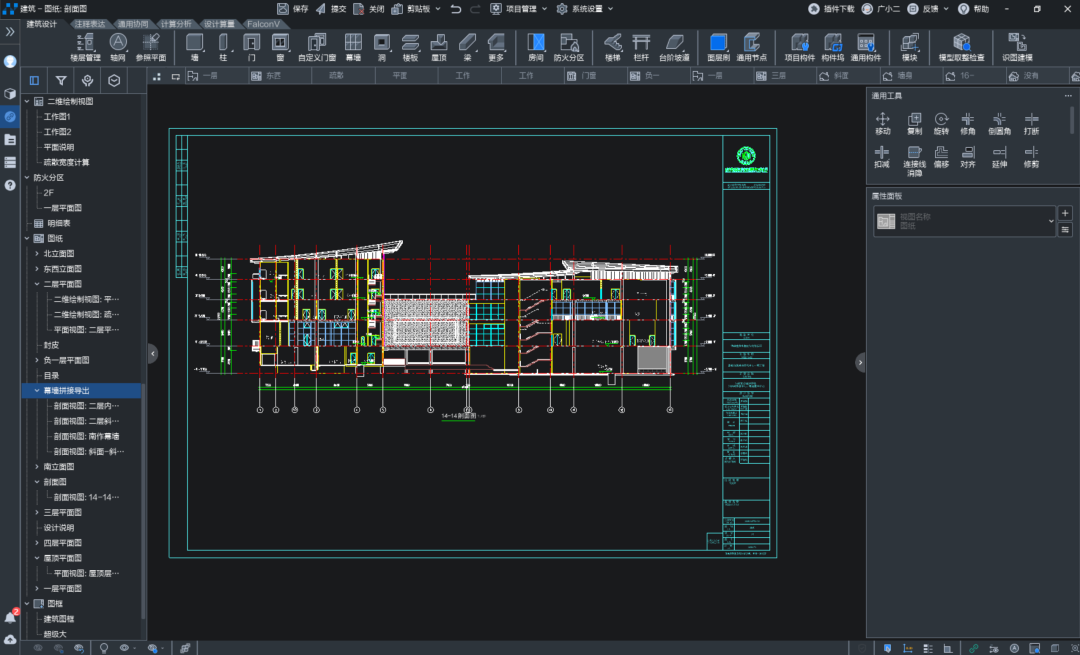

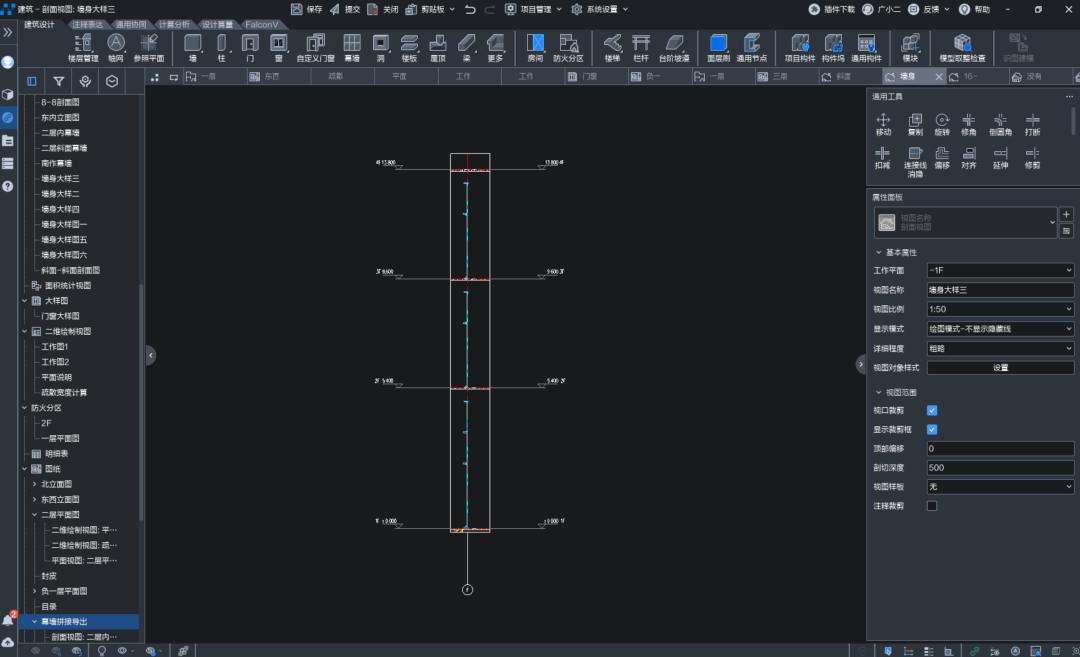

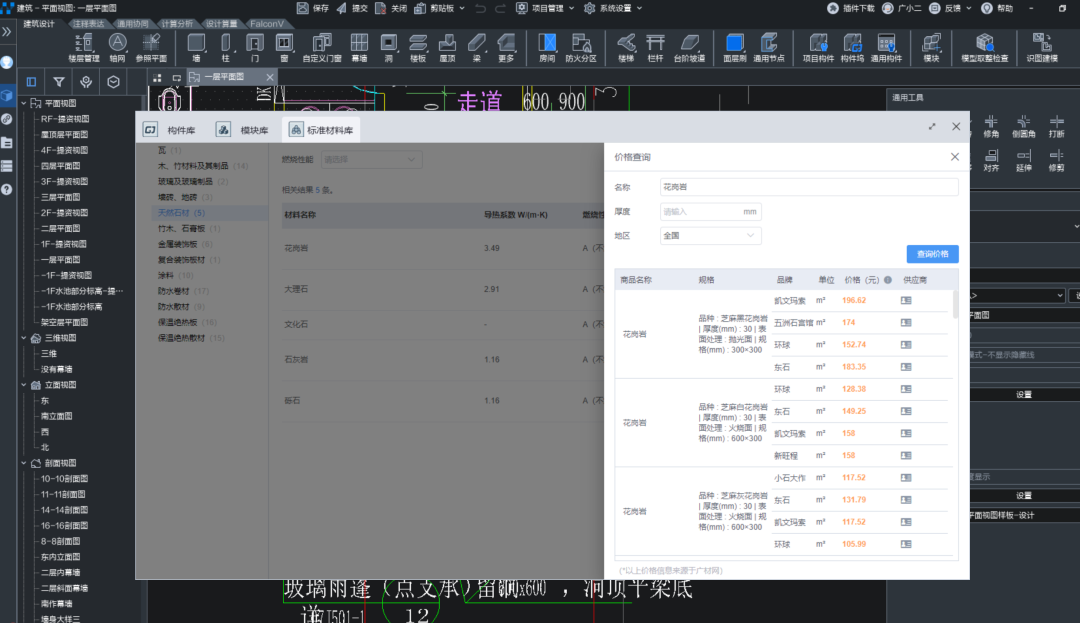

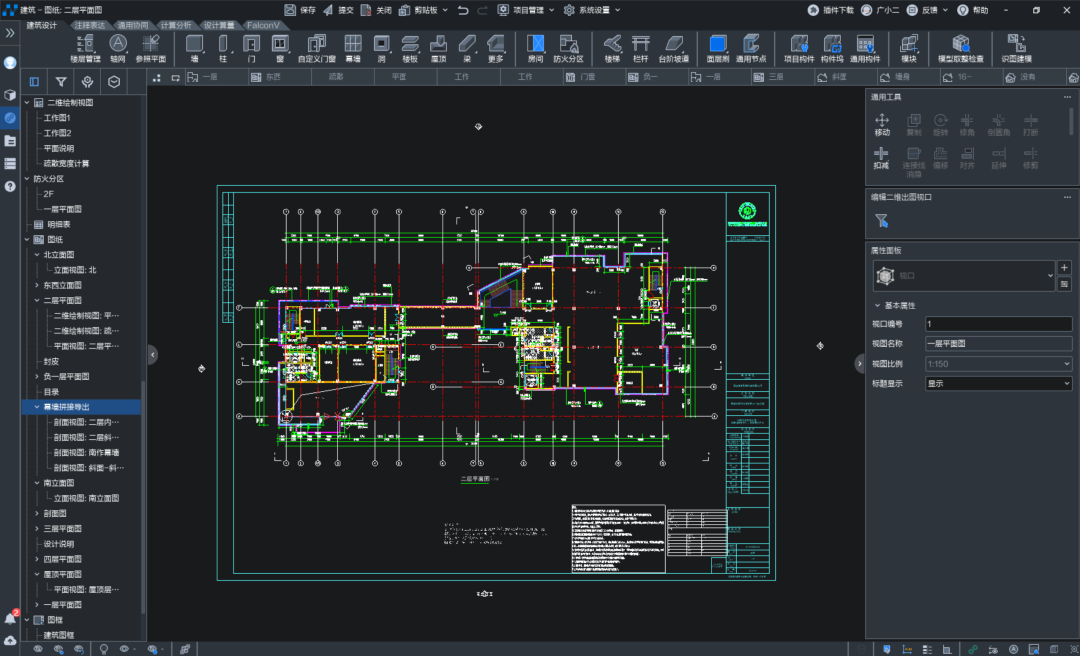

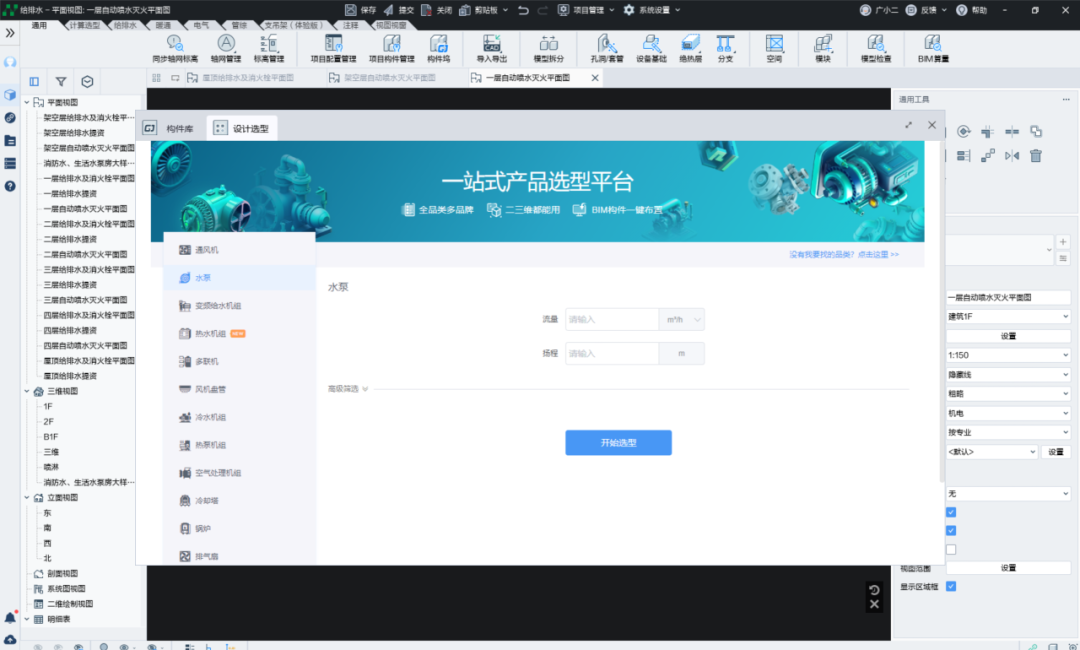

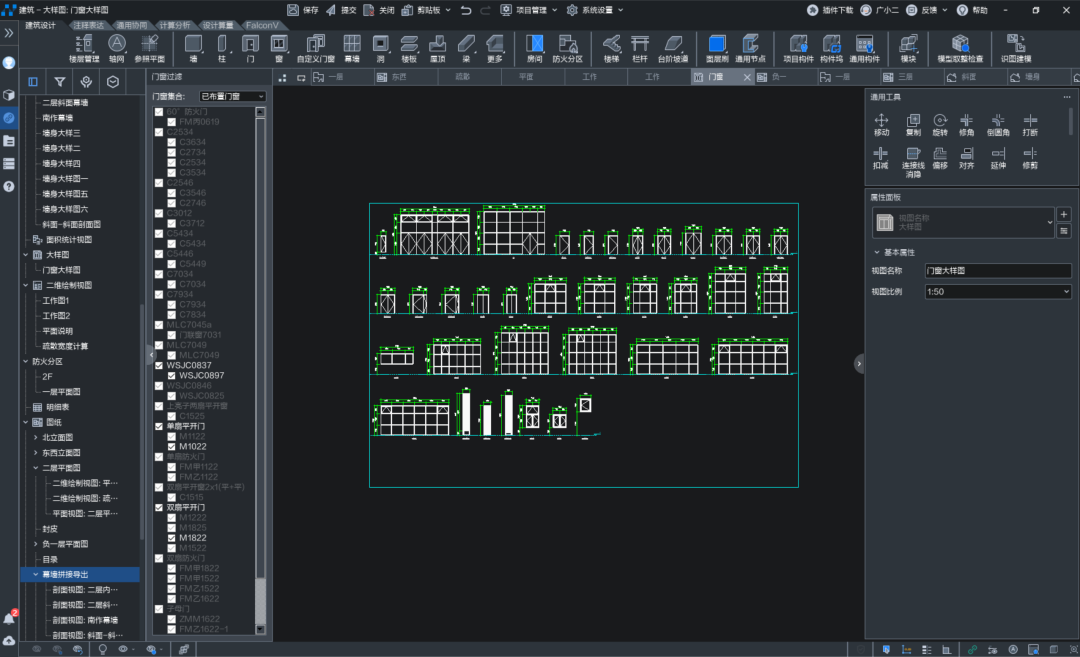

數維軟件內置7000+構件、2000+圖例可以很好的滿足設計建模需求，建筑設計師導入方案圖紙后，快速識別項目軸網，通過標準層映射、門窗助手進行各類門窗自由組合、模塊化等功能可高效進行三維建模。軟件內置材料設備廠家真實產品數據，價格參數及時更新、數據準確，幫助設計師在設計過程中進行價格對比選型，提高成本控制能力。在二維出圖方面，一鍵外三道尺寸標注、一鍵門窗標注、一鍵門窗大樣圖、自動生成墻身大樣圖并支持用二位線條進行細節處理，大大的提高了出圖效率。

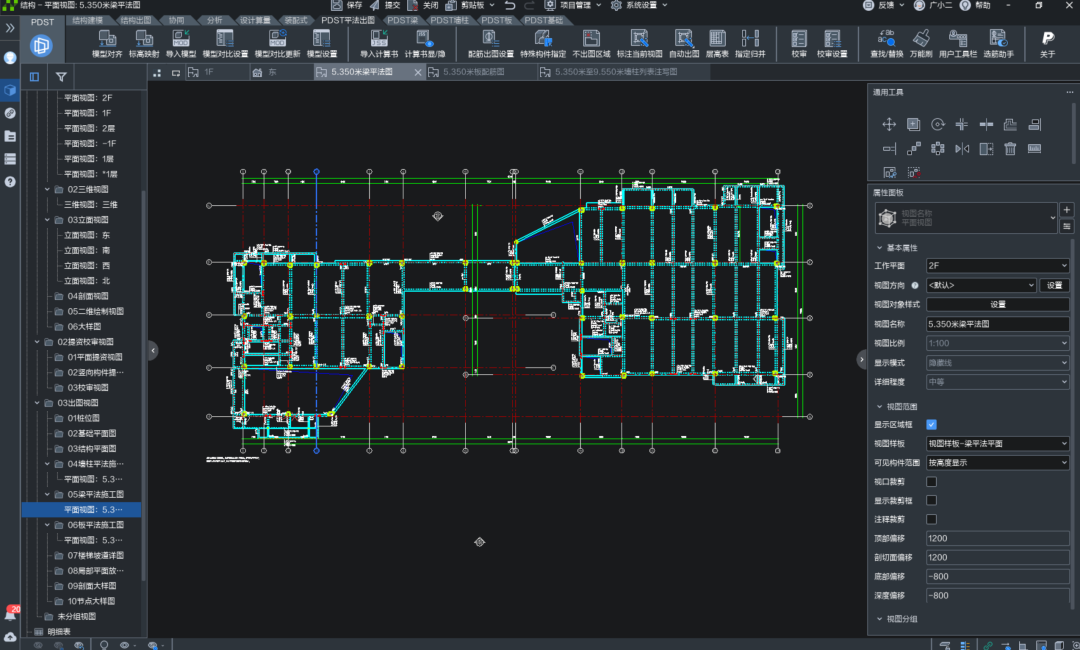

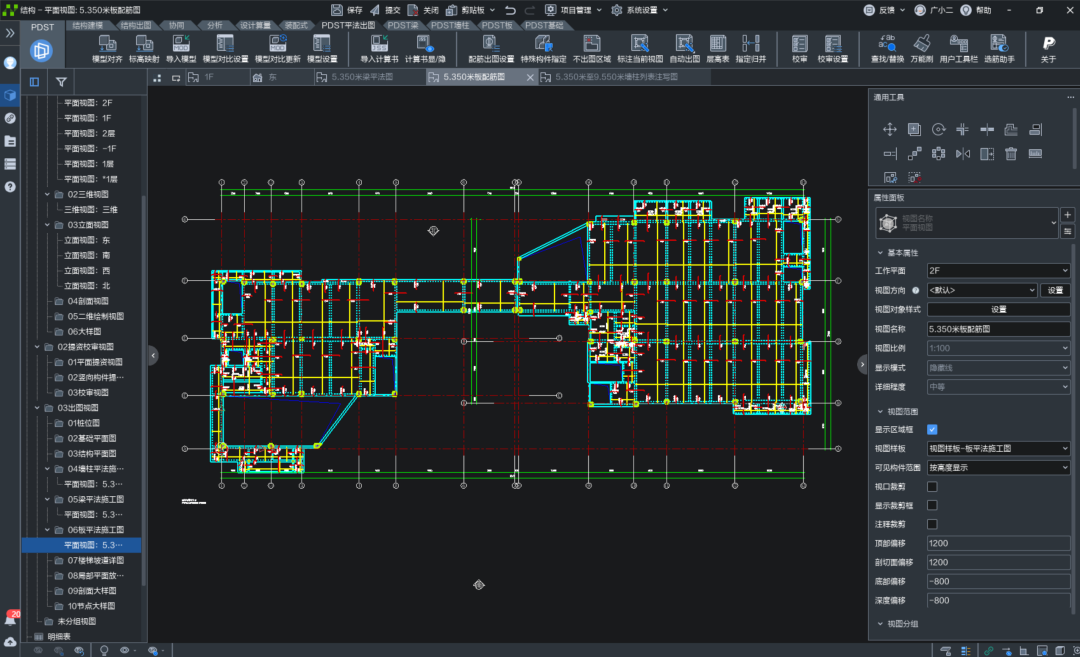

數維結構中可直接導入計算模型自動生成設計模型，在協同平臺中實現各專業提資參照，通過軟件內置的平法出圖，進行配筋的自定義設置，完成梁配筋平面圖、結構板配筋平面圖、墻柱列表等平面出圖。

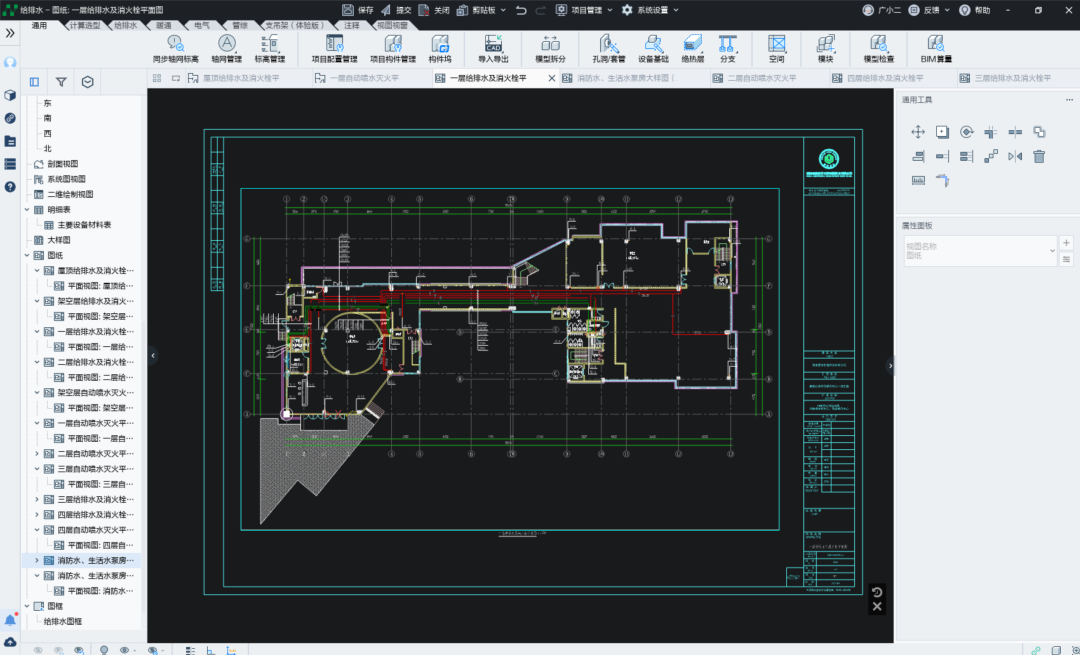

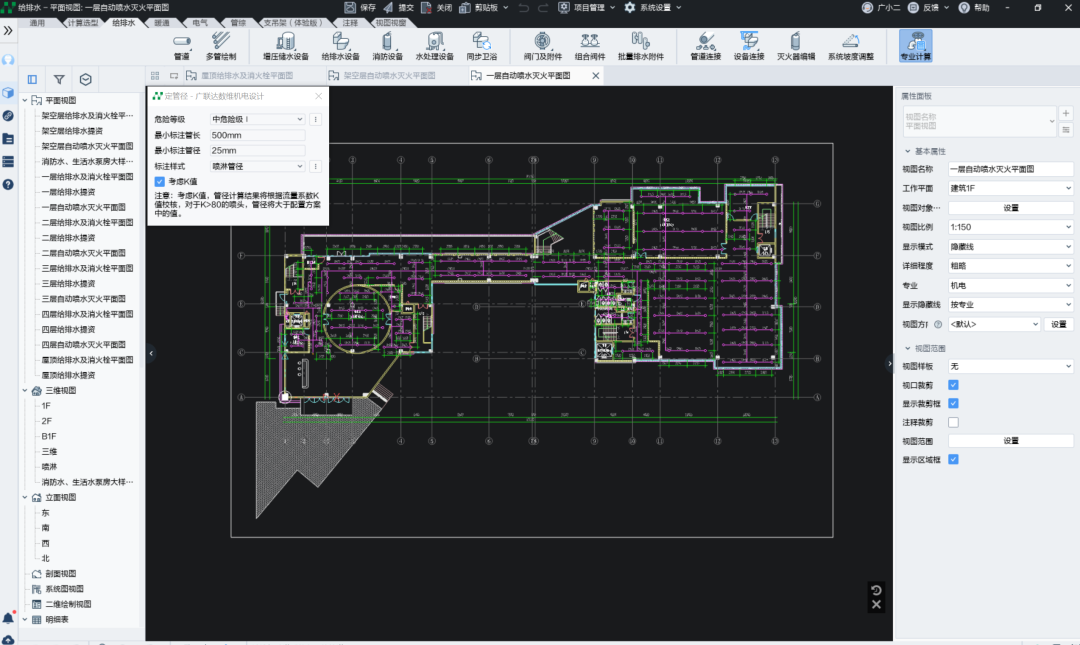

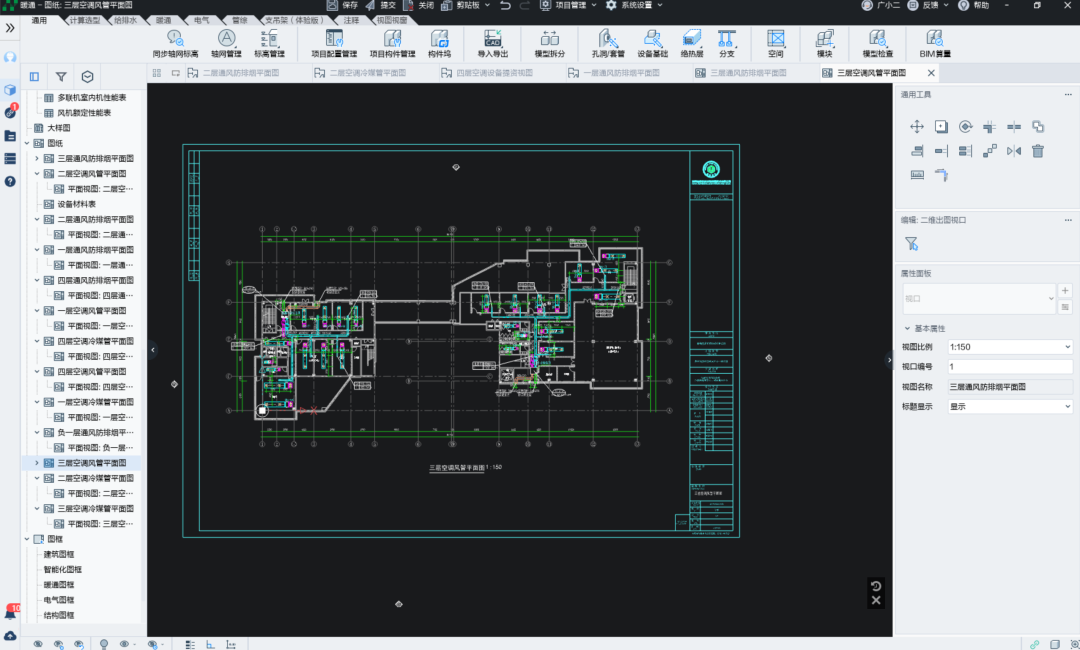

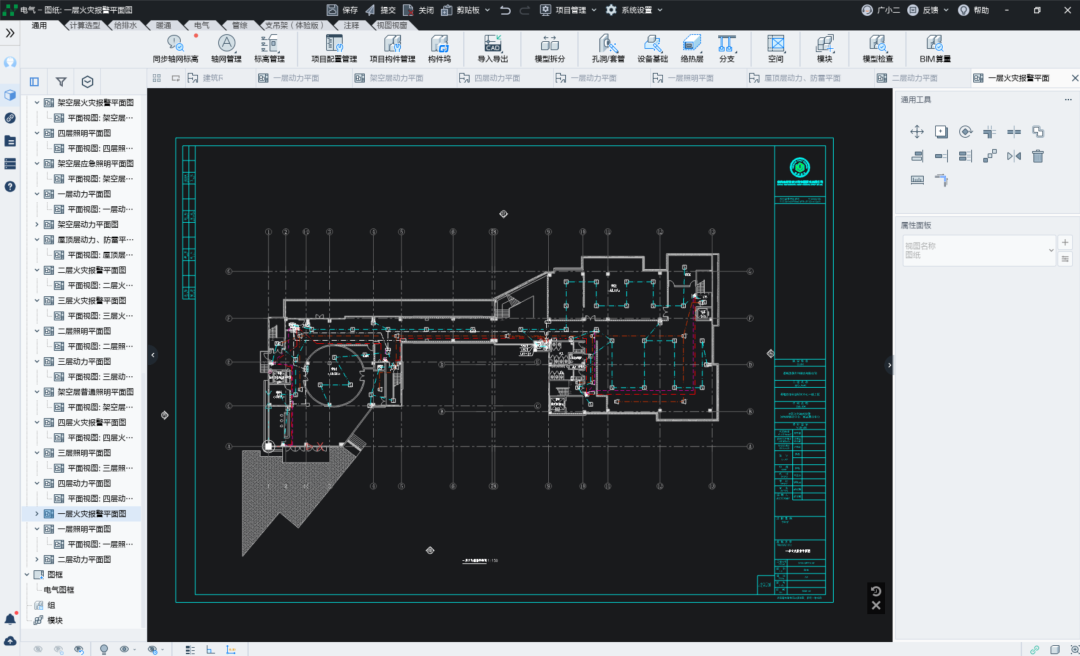

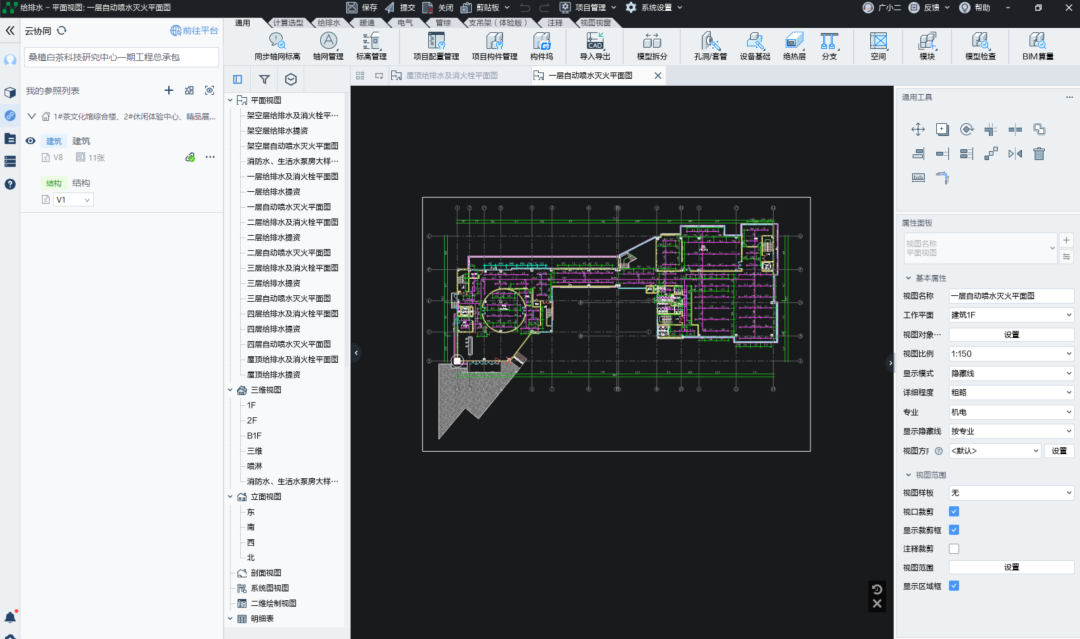

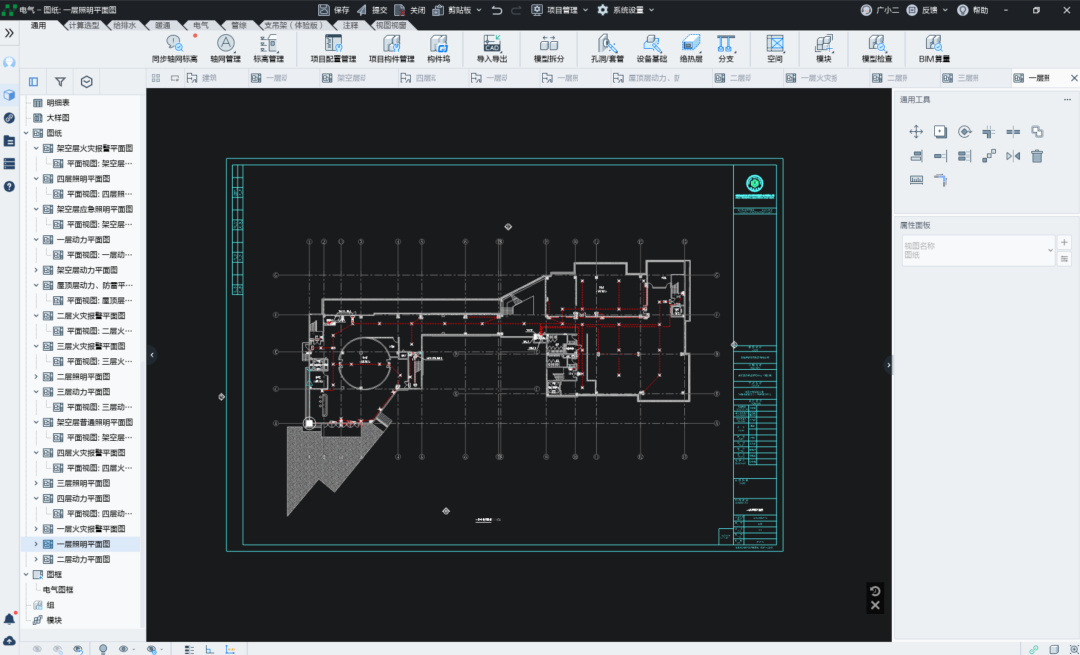

數維機電提供了噴淋計算、水力計算、照度計算、防雷計算等豐富的計算功能輔助設計師進行正向設計，通過計算賦值驅動模型，并提供了多種設備的廠家參數與價格，供設計師在設計過程進行成本分析與設備選型。在出圖層面，機電各專業可直接利用軟件內置的各類出圖樣板，按系統進行各專業平面出圖，包括給排水及消火栓平面圖、噴淋平面圖、水泵房大樣圖、火災自動報警平面圖、照明配電平面圖、動力配電平面圖、防排煙平面圖、空調風平面圖、空調水平面圖等。

在項目設計層面，設計團隊可實時共享和參照模型，協同工作，確保項目信息的同步更新，減少重復工作。

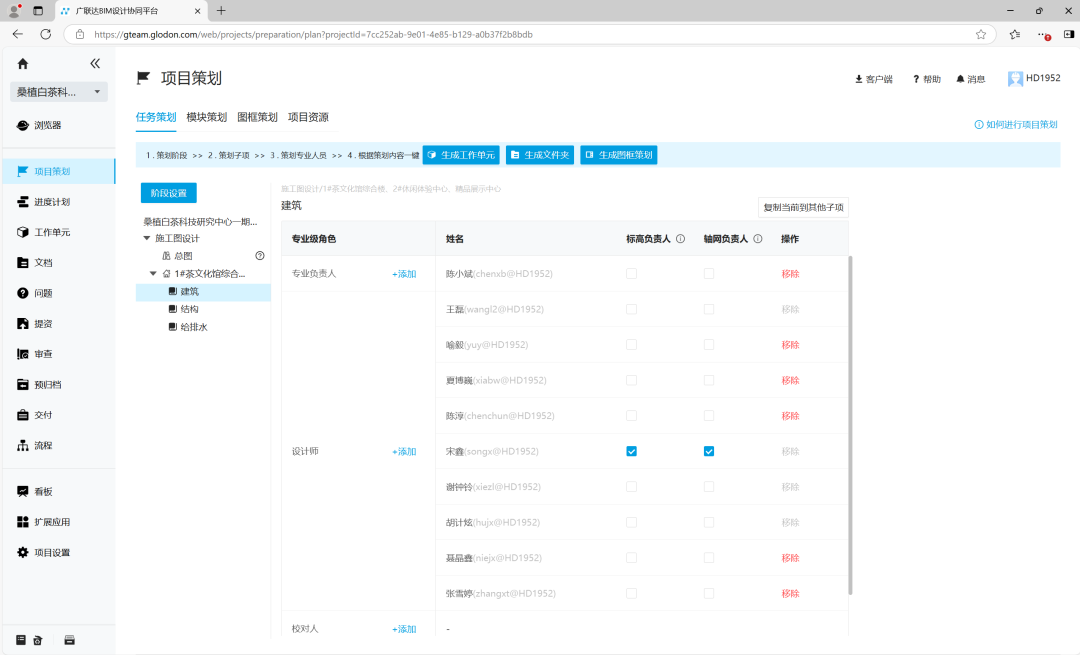

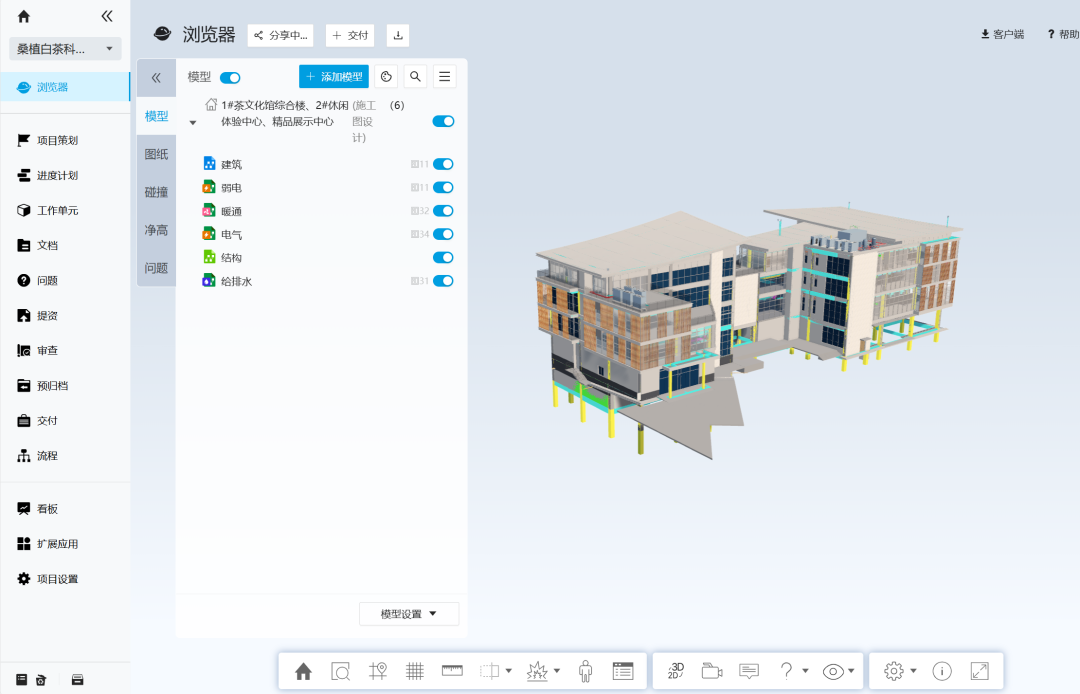

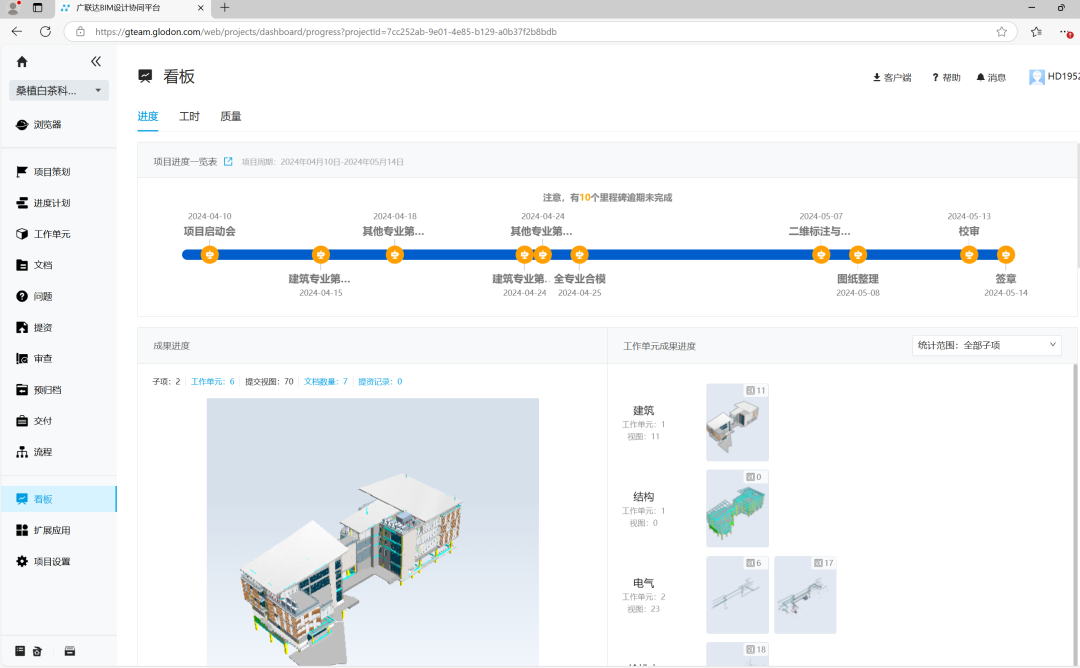

在項目管理層面，項目各參與方可在設計過程中實時把控項目進度，通過協同平臺輕量化展示，二維圖紙與三維模型聯動進行交流匯報，直觀高效。提高了匯報效率與各方參與度。

建筑設計師：數維建筑界面簡潔，操作簡單，延用天正繪圖習慣，門窗助手功能強大，提高了設計效率，各專業通過協同平臺工作，使項目負責人的統籌與過程管理變得更加輕松。過程中遇到問題，廣聯達服務團隊第一時間響應，保障項目高效進行。

結構設計師：與Revit、CAD相比，實現設計模型與計算書、計算模型聯動調整，計算驅動設計。三維模型轉二維圖紙，效率高，且設計模型可用于算量統計。

機電設計師：構件豐富，減少構件制作時間，管道設備自動連接等功能提高了建模效率，內置各專業計算功能，計算結果驅動模型，讓設計變得更加智能化。項目配置管理支持自定義增加樣板、系統類型等，滿足設計需求。

本次項目的成功實施是湖南省建筑設計院與廣聯達深度合作的又一重要里程碑，在志和?？漆t(yī)院項目、榔梨園區項目實施經驗的不斷積累及廣聯達服務團隊的協助支持下，桑植白茶科技研發中心設計團隊高效的完成了既定目標。

在不斷的項目實施的同時，雙方將進一步深化合作，攜手探索建筑設計領域的前沿技術，致力于為行業提供更高效、智能、創新的設計解決方案。

展望未來，隨著行業數字化的不斷發展與國產軟件的不斷優化升級，將會有更多的項目采用BIM正向設計，并將設計成果應用到成本、施工、運維全生命周期中，助力行業數字化轉型。
